Favelas |
Projeto de articulação socio-espacial - Complexo do Alemão (Escala Territorial)
PAC-UAP - Programa de Aceleração do Crescimento / Urbanização de Assentamentos Precários |
![](imagens/fav/alemao/02.jpg) |
ESQUEMA DE LEITURA DA ESTRUTURA DO LUGAR |
![](imagens/fav/alemao/2_10_09_014b.jpg)
Primeiro núcleo habitacional e de serviços inaugurado em 31 de agosto de 2009
![](imagens/fav/alemao/new/11.jpg)

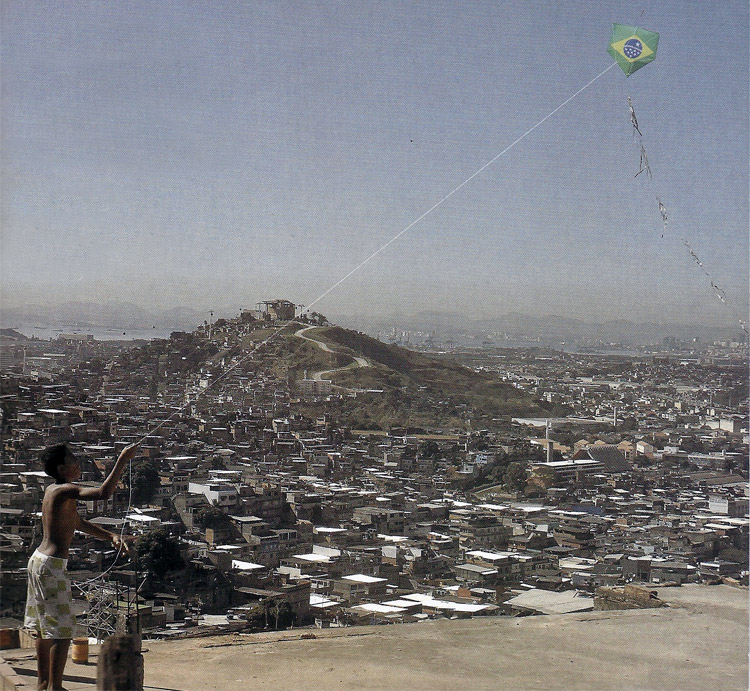

![Teleférico do Complexom do Alemão](imagens/fav/alemao/new/favela-alemao.jpg)
![Teleférico do Complexom do Alemão](imagens/fav/alemao/new/teleferico-alemao-4.jpg)
![Teleférico do Complexom do Alemão](imagens/fav/alemao/new/teleferico-alemao.jpg)
Função e significado estratégico do sistema de estruturação socio-espacial
Os objetivos principais do projeto são:
- desencravar a área do Complexo do Alemão como um todo, simbolicamente uma das mais problemáticas do Rio, e do Brasil;
- promover e facilitar uma nova conectividade da região do Complexo com os bairros do entorno e com a cidade;
- recompor as centralidades existentes introduzindo outras novas, junto com serviços e equipamentos de qualidade, criando uma nova acessibilidade;
- incorporar edificações de valor arquitetônico e urbanístico ao tecido da favela, capazes de atuar como reconfiguradores sociais e espaciais;
- resimbolizar o lugar criando marcas visíveis fortes da nova presença do Poder Público, mediatizada através das estações dos teleféricos e dos serviços, edificações e espaços públicos a elas associados;
- introduzir no contexto arquitetônico e ambiental da favela, equipamentos públicos de alta qualidade capazes de desencadear um processo de transformações e resignificação de todo o Complexo;
- realizar um tipo de intervenção estrutural, ativando pontos neurálgicos do tecido da favela;
- reduzir o movimento veicular dentro do Complexo, facilitando o deslocamento de pessoas.
Aspectos principais do projeto para o Complexo do Alemão:
1- Sistema de Telecabinas

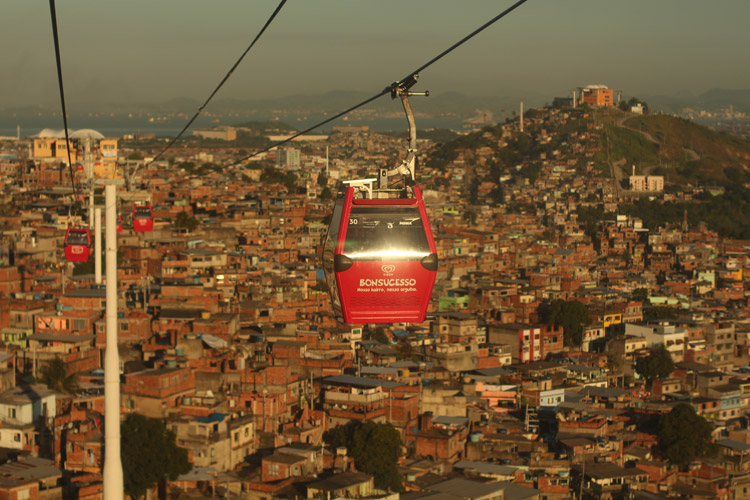

O sistema de telecabinas projetado para o Complexo do Morro do Alemão se fundamenta numa concepção de articulação do sistema
de transporte comunitário, na escala do Complexo, com o sistema
de transporte urbano da cidade. Isto significa conceber a acessibilidade,
a mobilidade e a conectividade tanto interna, quanto na sua relação com a cidade, de acordo
com uma visão de transporte urbano de massa. Implica um novo tratamento para a questão do transporte público, concebido como parte do sistema urbano metropolitano que garante a conexão entre as partes componentes do Complexo ao mesmo tempo que o recoloca no contexto urbano. No relativo à mobilidade, o teleférico se incorpora como parte central
do sistema de transporte que irriga toda a área de intervenção. Este sistema de teleférico atende às características demográficas e topográficas do local, oferecendo redução do tempo de viagem e sistema de mobilidade não poluente. Cada uma das seis estações do teleférico que estão sendo construidas, foi concebida como uma "Estação Social", incluindo além dos serviços para o transporte, equipamentos públicos de interesse social tais como bibliotecas digitais (e-library), centro de apoio jurídico, posto de orientação urbanístico e social, centro de serviços e áreas para geração de trabalho e renda. Cada estação inclui o tratamento das áreas remanescentes das demolições realizadas para a implantação da estação, com espaços públicos para crianças, jovens e adultos, além de equipamentos esportivos, de lazer e o reflorestamento do local e vias de acesso.
2 - Centro Cívico
O centro cívico projetado no lugar da antiga fábrica da Poésie, abandonada há muitos anos, é outro ponto fundamental da intervenção ao se constituir numa nova poderosa centralidade, incluindo escola profissionalizante, hospital, centro de geração trabalho e renda, centro de referência da juventude e um condomínio residencial popular de qualidade.
3- Parque da Serra
da Misericórdia
O Parque de escala urbana a ser implantado numa superfície
de 307 ha, aproveitará o alto potencial paisagistico-ambiental
do local, ocupando a área das três pedreiras. Constituirá
um novo pulmão verde acessível aos moradores do Complexo e aos
bairros da zona Norte da cidade, e permitirá também uma nova conexão
entre Ramos e Inhaúma, facilitando a ligação entre estes dois importantes bairros da zona norte. O Parque incluirá um lago artificial, capaz de amenizar o clima da região e permitir
usos recreativos e de lazer. Fazem parte do Parque equipamentos para atividades
culturais e eventos públicos tais como espetáculos ao ar
livre, atividades esportivas, quiosques de apoio, anfiteatro, um núcleo de
pesquisa ambiental, e áreas de reflorestamento e trilhas para caminhadas.
4- Habitações para relocação de moradores
As unidades habitacionais que estão sendo construídas para relocalização de moradias demandadas pelo Plano Urbanístico, foram concebidas em função da densidade e das características topográficas do lugar e apresentam uma dupla finalidade: oferecer várias opções de utilização interna dos ambientes e a possibilidade de uso como local de moradia e de trabalho, ao mesmo tempo que garantizar de um lado o domínio público (a Fachada Urbana) e de outro possibilitar expansões a cargo de cada morador. As unidades a serem construídas serão portadoras do que poderíamos denominar de DNA urbano.
5-
Vias internas
Todo o sistema de circulação interna compreendendo vias
veiculares e de pedestres, bem como vielas e escadarias, será
totalmente reestruturado, incorporando infra-estrutura, mobiliário
urbano, iluminação pública, vegetação e sinalização.
Como parte componente da urbanização projetada está
prevista a melhoria de unidades residenciais existentes, incluindo
renovação de telhados, acabamento de fachadas e conexão
domiciliar de esgoto.
6 - Melhorias habitacionais
Consistem na recuperação das moradias existentes que apresentam deficiências habitacionais, e incluem substituição de instalações de drenagem e esgoto, renovação de cozinhas e banheiros, tratamento de telhados e rebocos, etc.
7 - Tratamento de espaços de convivência
Implica o tratamento urbanístico-paisagístico de ruas, becos e vielas, incluindo novos espaços públicos tais como praças e a urbanização de
espaços residuais.
![](imagens/fav/alemao/01.jpg) |
VISTA AÉREA DO COMPLEXO |
![](imagens/fav/alemao/set/01.jpg)
![](imagens/fav/alemao/set/02.jpg)
![](imagens/fav/alemao/set/03.jpg)
![](imagens/fav/alemao/capa.jpg)
![](imagens/fav/alemao/mapao_novo3.jpg) |
PLANTA GERAL DO PROJETO PARA O COMPLEXO DO ALEMÃO, NO CONTEXTO |
![](imagens/fav/alemao/03.jpg)
![](imagens/fav/alemao/04.jpg)
![](imagens/fav/alemao/05.jpg)
![](imagens/fav/alemao/06.jpg)
![](imagens/fav/alemao/07.jpg)
![](imagens/fav/alemao/mapaparque.jpg)
... as vezes a natureza é muito inteligente; "interpreta" um projeto e o "põe em ato"...
![](imagens/fav/alemao/proj_parque.jpg)
Projeto Parque da Serra da Misericórdia, Plano de Desenvolvimento Urbanístico do
Complexo do Morro do Alemão,
Prefeitura do Rio de Janeiro

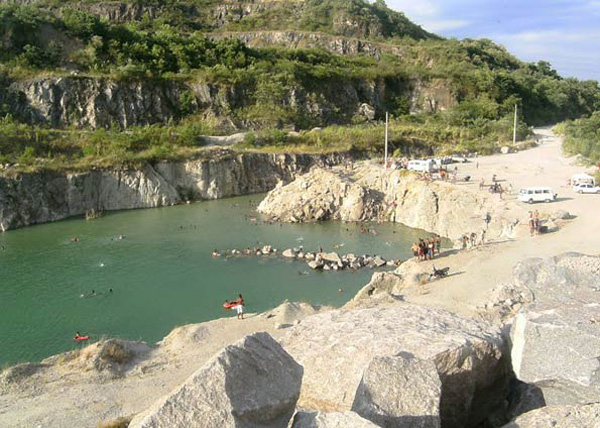

![](imagens/fav/alemao/piscinao_alemao_1.jpg)
Foto por Divulgação/Ascom Inea
![](imagens/fav/alemao/piscinao_alemao_2.jpg)
Foto por Divulgação/Ascom Inea

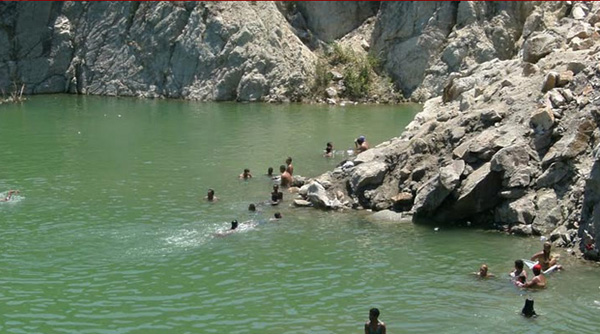

![](imagens/fav/alemao/piscinao_alemao_3.jpg)

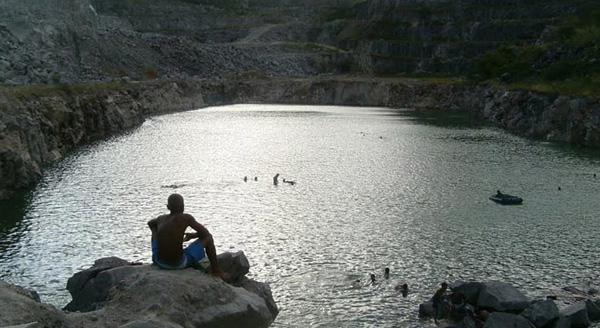

Foto por Divulgação/Ascom Inea
![](imagens/fav/alemao/08.jpg)
![](imagens/alemao_2010_0.jpg) |
|
![](imagens/alemao_2010.jpg) |
Folder apresentação para a comunidade
27/09/2007 |
![](imagens/fav/alemao/centro_civico2.jpg)
Perspectiva do Centro Cívico
![](imagens/fav/alemao/escola_alemao.jpg)
![](imagens/fav/alemao/antes_intervencion.jpg)
Vista rua Nova Brasília no Complexo do Alemão
![](imagens/vaziobarra.gif) ![](imagens/fav/alemao/ft_p_02.jpg)
Casa de D. Maria Nazaré, localizada na Fazendinha, Complexo do Alemão, Rua São Matheus, 20, com seu ambiente
multifuncional
tomado como referência para o projeto das novas unidades habitacionais
|
Pavimento inferior |
|
Pavimento superior |
![](imagens/vaziobarra.gif) ![](imagens/fav/alemao/pac3.jpg)
Primeira unidade habitacional para relocalização de moradores
do Complexo do Alemão, inaugurada em 14-04-08 (protótipo)
![](imagens/fav/alemao/pac2.jpg)
Sala de estar da unidade duplex
fotos: Michel Filho / jornal O Globo
![](imagens/fav/alemao/4pav-cam-02.jpg)
Unidades de Relocalização em duplex
![](imagens/fav/alemao/new/dest_01.jpg)
![](imagens/vaziobarra.gif) ![](imagens/fav/alemao/new/01a.jpg) ![](imagens/vaziobarra.gif) ![](imagens/fav/alemao/new/01b.jpg)
![](imagens/fav/alemao/new/02a.jpg) ![](imagens/vaziobarra.gif) ![](imagens/fav/alemao/obra_9.jpg)
![](imagens/fav/alemao/new/07a.jpg) ![](imagens/vaziobarra.gif) ![](imagens/fav/alemao/new/07b.jpg)
![](imagens/fav/alemao/new/08a.jpg) ![](imagens/vaziobarra.gif) ![](imagens/fav/alemao/new/08b.jpg)
![](imagens/fav/alemao/new/09a.jpg) ![](imagens/vaziobarra.gif) ![](imagens/fav/alemao/new/09b.jpg)
![](imagens/complexo-alemao.jpg)
![](imagens/fav/alemao/new/11.jpg)
![](imagens/fav/alemao/ed_set09.jpg) ![](imagens/vaziobarra.gif) ![](imagens/fav/alemao/ed_set09b.jpg)
![Unidades habitacionais do PAC do Alemão](imagens/miscelaneas/unidade-habitacional-alemao.jpg)
Unidades habitacionais do PAC do Alemão
![](imagens/fav/alemao/new/unidade-habitacional-alemao.jpg)
Revista Desafios do Desenvolvimento ipea - nopvembro/2010
![](imagens/fav/alemao/new/04a.jpg) ![](imagens/vaziobarra.gif) ![](imagens/fav/alemao/new/05b.jpg)
![](imagens/fav/alemao/obra_maio09_7.jpg) ![](imagens/vaziobarra.gif) ![](imagens/fav/alemao/new/04b.jpg)
![](imagens/fav/alemao/obra_maio09_5.jpg)
![](imagens/fav/alemao/new/12.jpg)
![](imagens/fav/alemao/new/14.jpg)

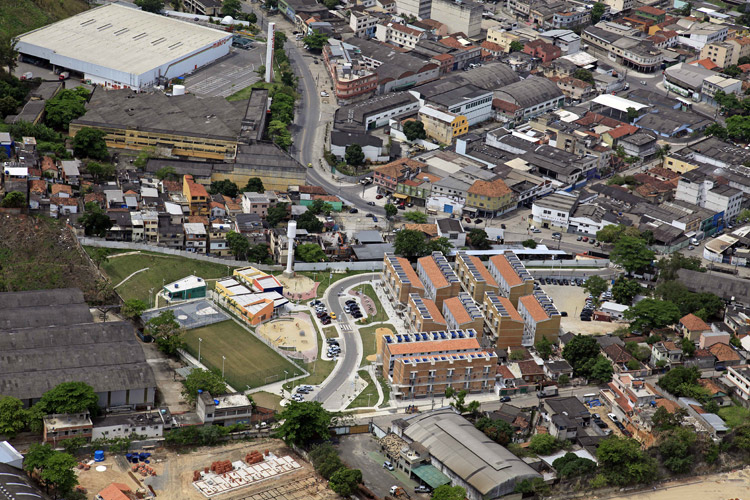

![](imagens/fav/alemao/set/2_10_09_014.jpg)
|
|
|
|

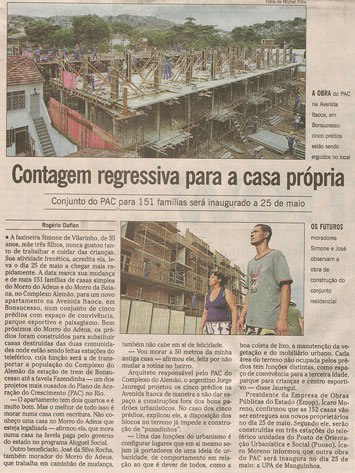

Jornal O Globo 10/04/2009 |
![](imagens/fav/alemao/obra_3.jpg) ![](imagens/vaziobarra.gif) ![](imagens/fav/alemao/obra_4.jpg)

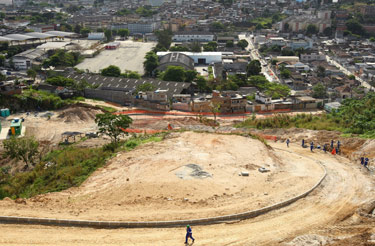

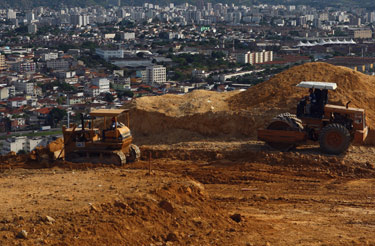

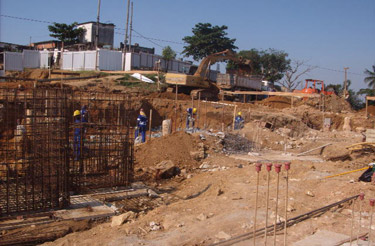

Detalhe da abertura de ruas no Morro do Adeus
![](imagens/fav/alemao/obra_5.jpg) ![](imagens/vaziobarra.gif) ![](imagens/fav/alemao/obra_6.jpg)

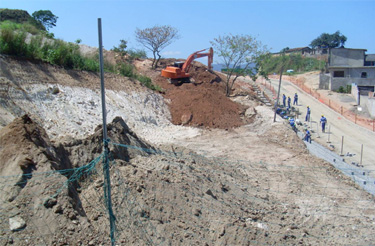

Detalhe da abertura de ruas no Morro do Adeus
![](imagens/fav/alemao/new/obra9.jpg) ![](imagens/vaziobarra.gif) ![](imagens/fav/alemao/new/obra8.jpg)

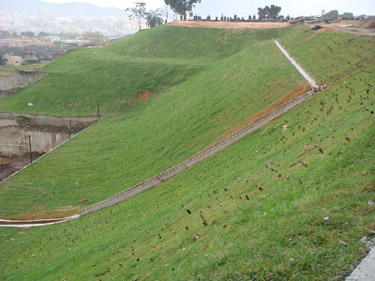

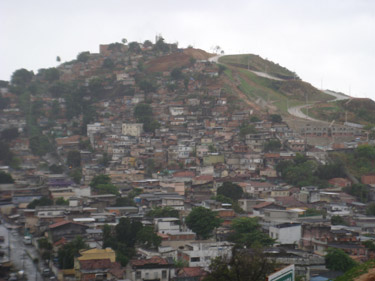

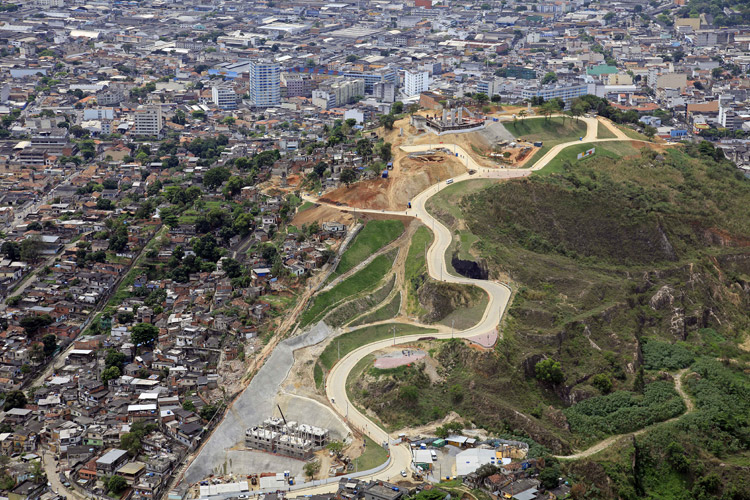

Detalhe da abertura de ruas e tratamento de encostas no Morro do Adeus
![](imagens/fav/alemao/new/obra6.jpg) ![](imagens/vaziobarra.gif) ![](imagens/fav/alemao/new/obra7.jpg)

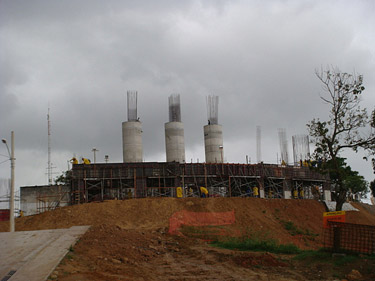

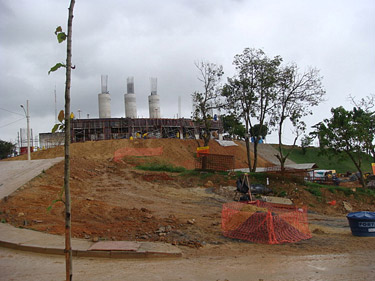

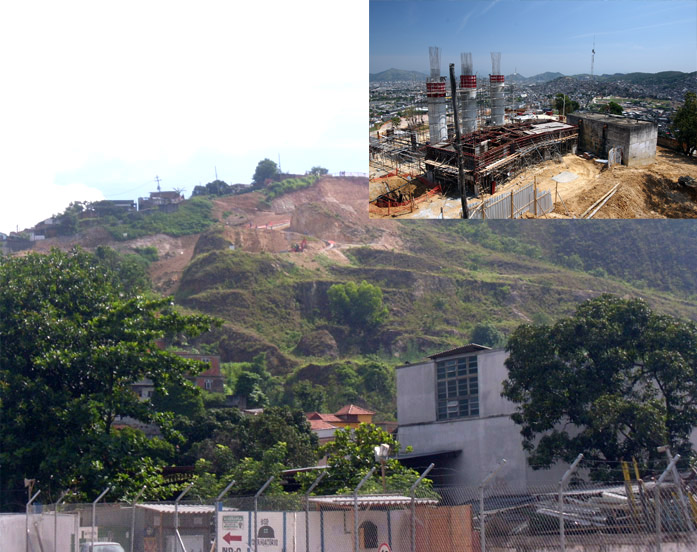

Detalhe da construção da estação do teleférico no Morro do Adeus
![](imagens/fav/alemao/new/cemiterio2.jpg) ![](imagens/vaziobarra.gif) ![](imagens/fav/alemao/new/cemiterio1.jpg)
![](imagens/fav/alemao/set/2_10_09_001.jpg)
![](imagens/fav/alemao/place1.jpg)
![](imagens/fav/alemao/place_1_traite.jpg)
![](imagens/fav/alemao/plan_civico.jpg)

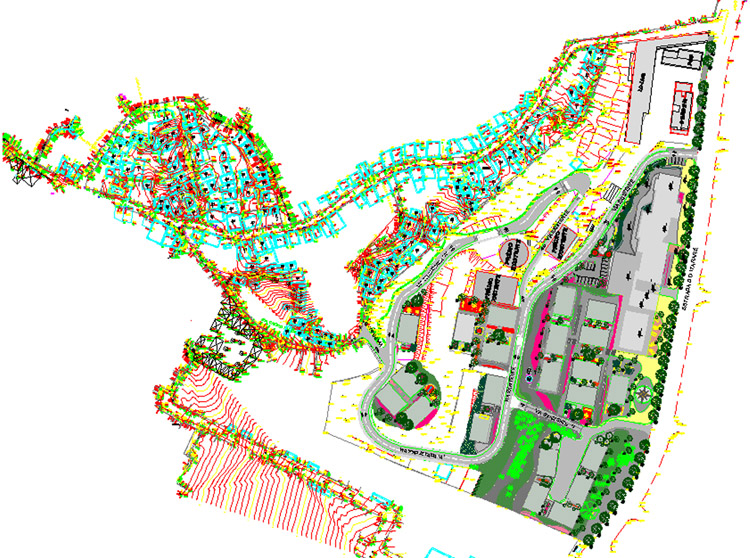

Planta do Centro Cívico e Habitacional
![](imagens/fav/alemao/set/2_10_09_003.jpg)

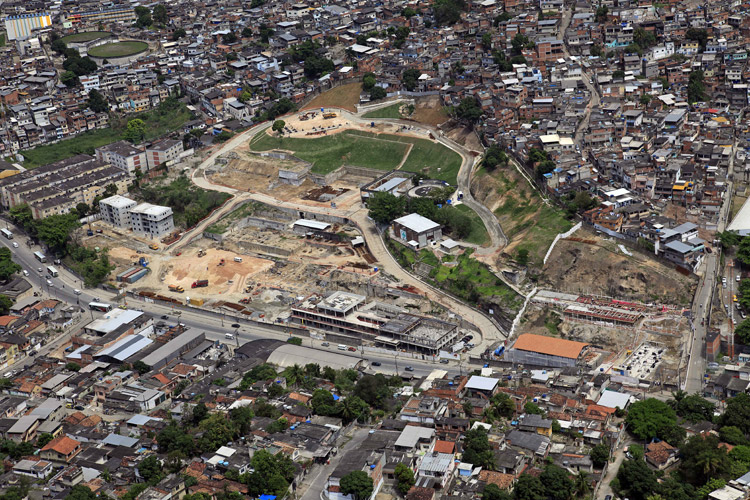

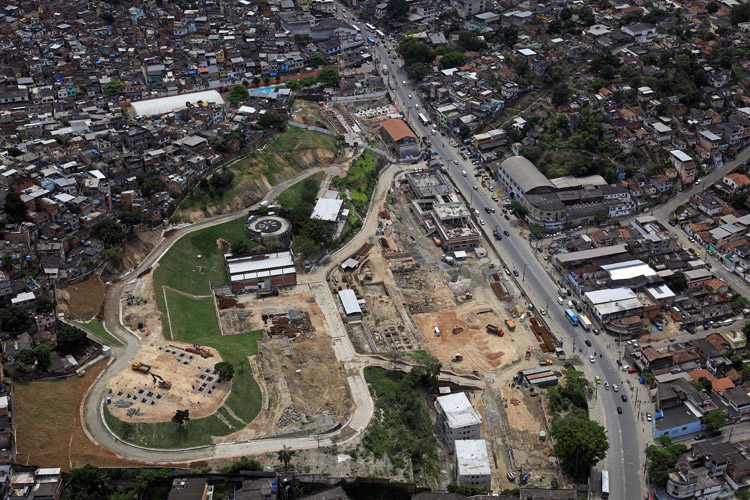

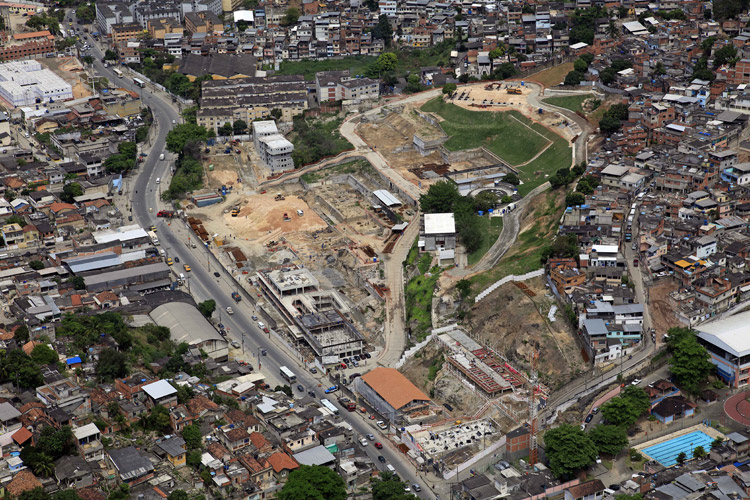

Vista do Centro Cívico e Habitacional em execução
![](imagens/fav/alemao/set/2_10_09_004.jpg)
![](imagens/fav/alemao/set/2_10_09_006.jpg)
![](imagens/fav/alemao/set/2_10_09_005.jpg)
![](imagens/fav/alemao/04_02_2010_00.jpg)

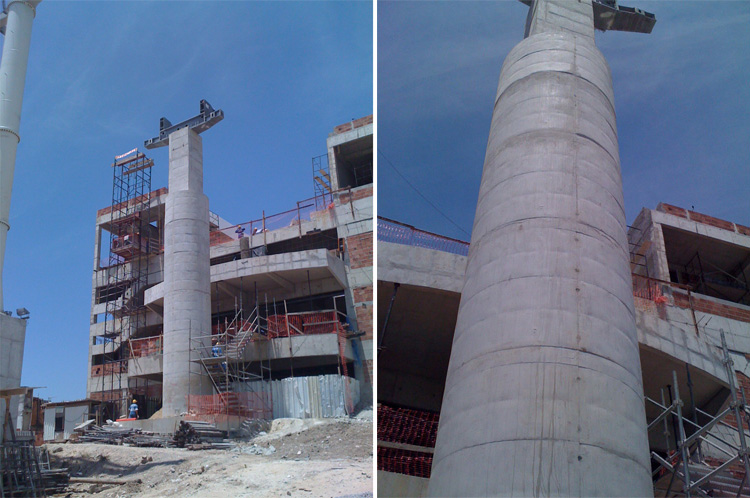

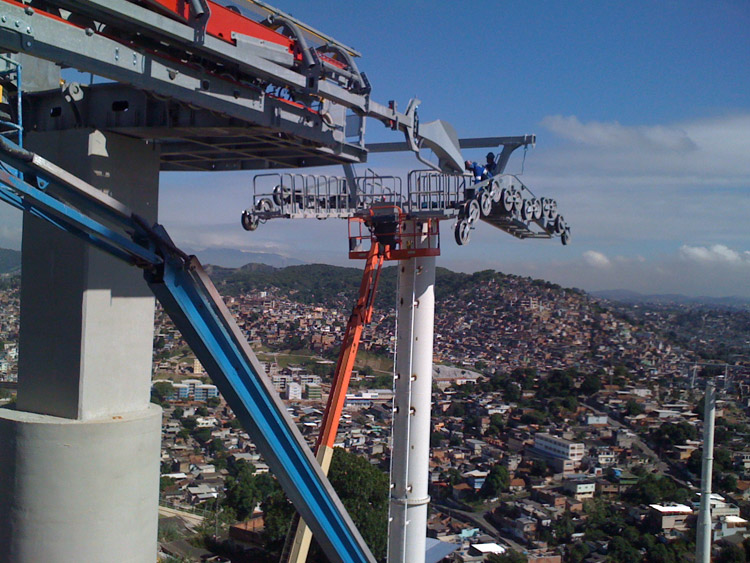

![Teleférico](imagens/fav/alemao/alemao_teleferico.jpg)

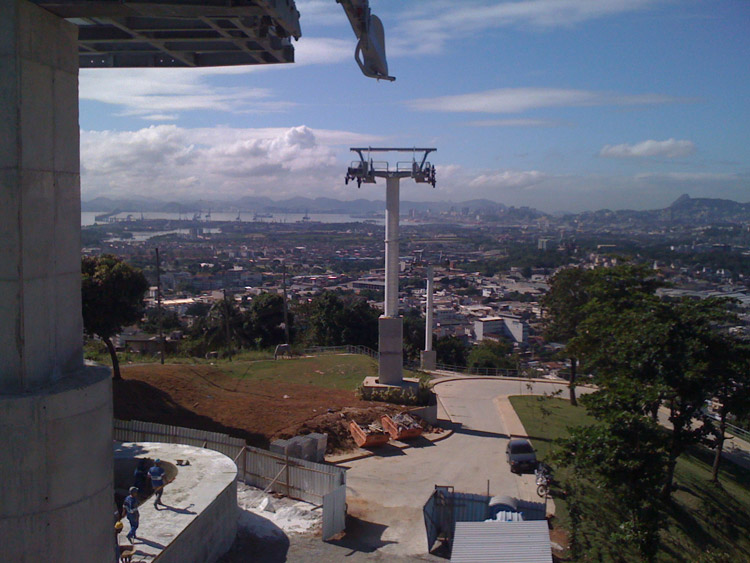

![Teleférico](imagens/fav/alemao/teleferico_alemao2.jpg)
![Teleférico](imagens/fav/alemao/teleferico_alemao3.jpg)

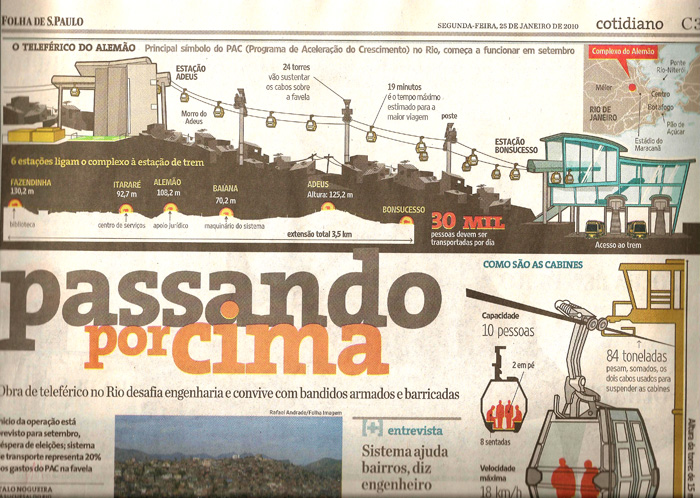

![Folha de São Paulo - O Teleférico do Alemão](imagens/fav/alemao/materia_jornal.jpg)
![](imagens/fav/alemao/jornal_folhasp.jpg)

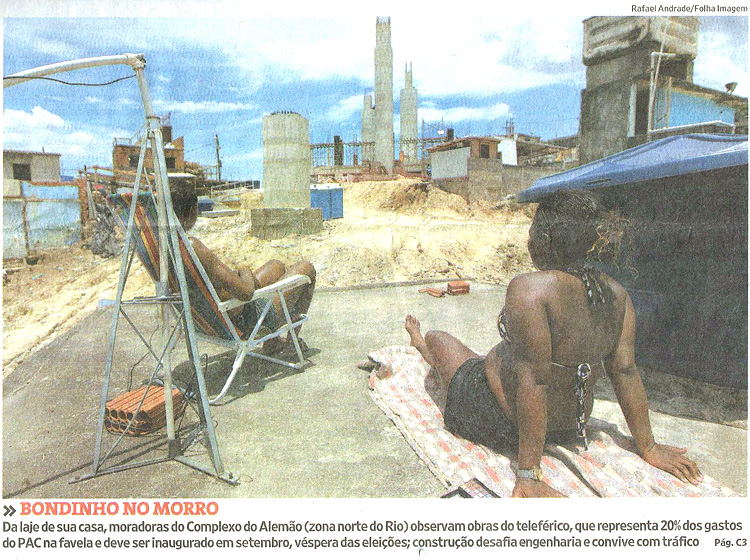

Folha de São Paulo, 25 de janeiro de 2010
![](imagens/fav/alemao/jornal_folhasp_infografico.jpg)
Folha de São Paulo, 25 de janeiro de 2010
![](imagens/fav/alemao/teleferico_alemao.jpg)

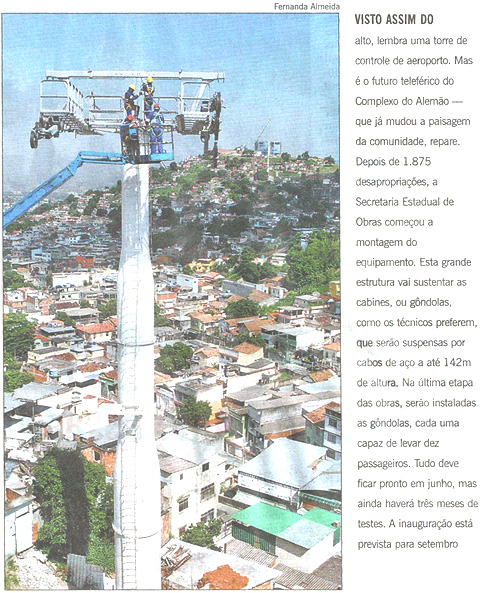

Jornal O Globo 12/03/2010

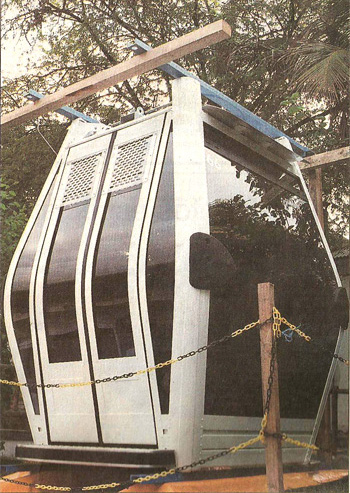

![](imagens/fav/alemao/bonde.jpg) |
|

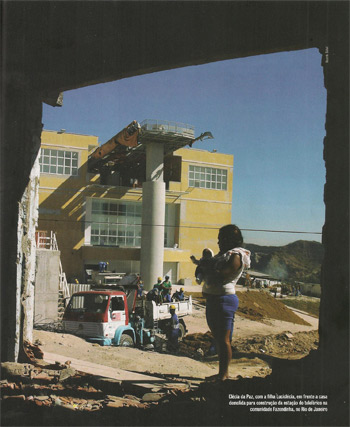

![](imagens/fav/alemao/new/teleferico-alemao1.jpg) |
Jornal O Globo 15/04/2010 |
|
Revista Desafios do Desenvolvimento ipea - nopvembro/2010 |

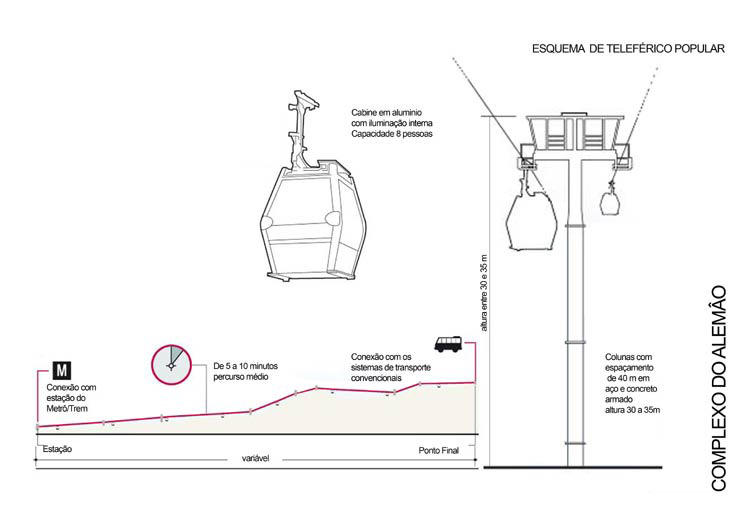

![Esquema de teleférico popular](imagens/fav/alemao/09.jpg)
![O Globo - Teleférico](imagens/fav/alemao/globo_06072010.jpg)

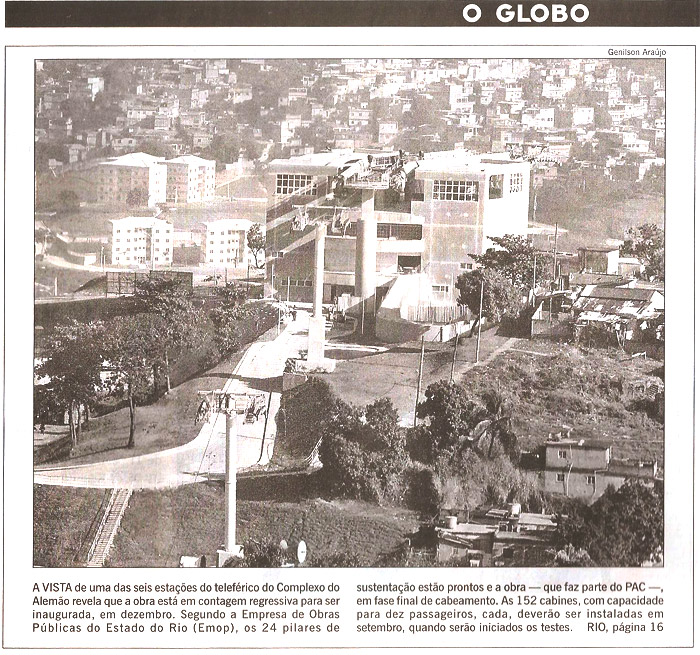

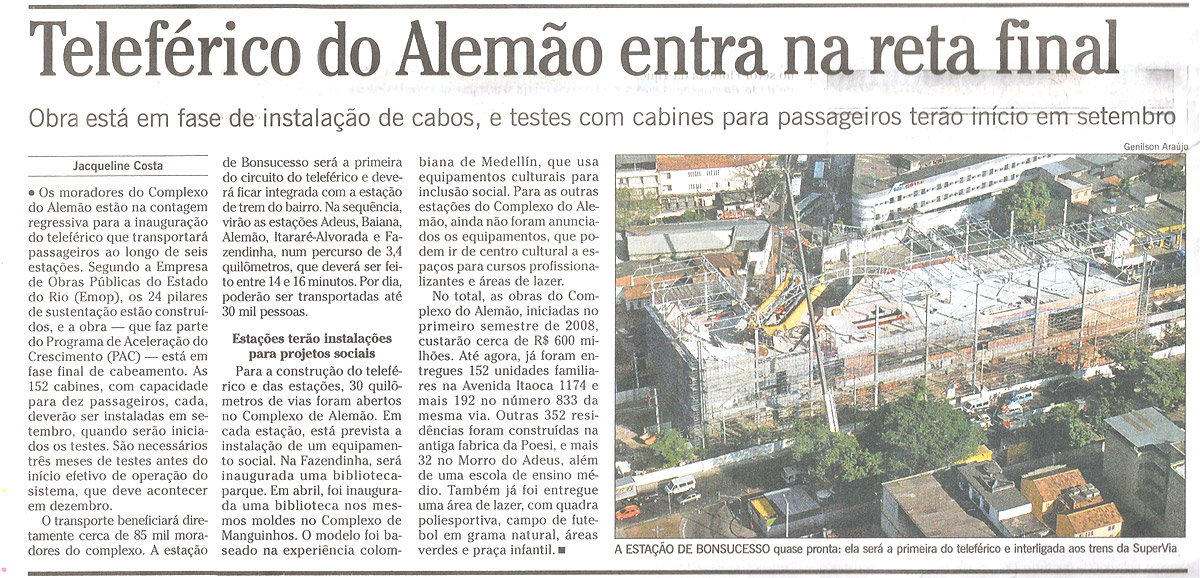

Jornal O Globo - 06/07/2010
![O Globo - Teleférico do Alemão](imagens/fav/alemao/globo_06072010_2.jpg)
Jornal O Globo - 06/07/2010

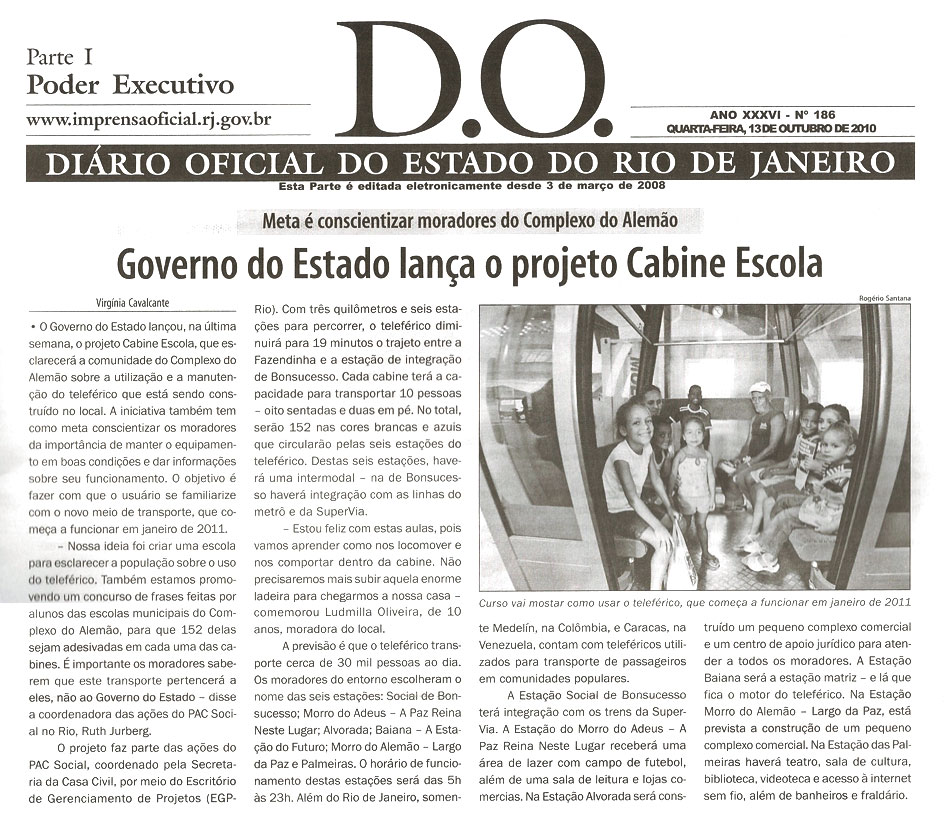

![Diário Oficial do Rio de Janeiro](imagens/fav/alemao/jornal-do.jpg)
![O Globo 21/12/2010](imagens/fav/alemao/new/teleferico-alemao2.jpg)

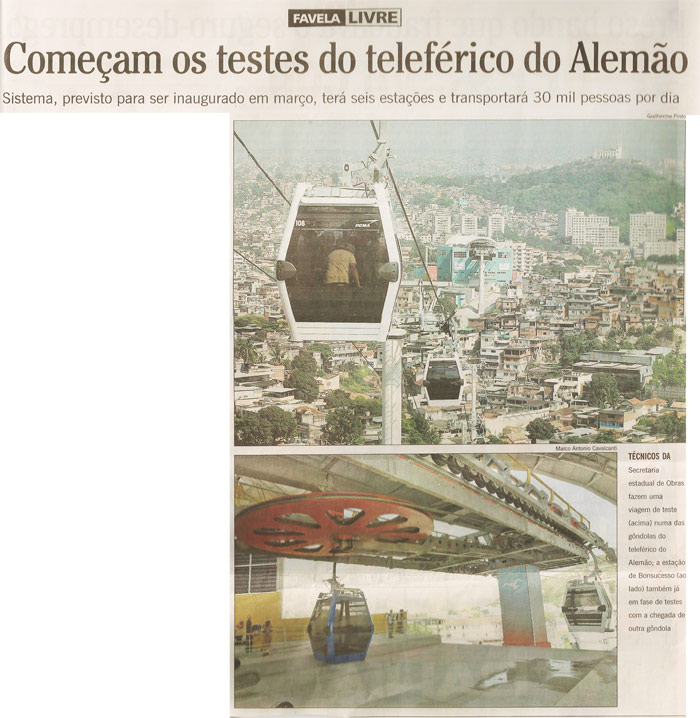

Jornal O Globo 21/12/2010
![](imagens/fav/alemao/new/globo-27-12-2010.jpg)
Jornal O Globo 27/12/2010
![](imagens/teleferico.jpg)

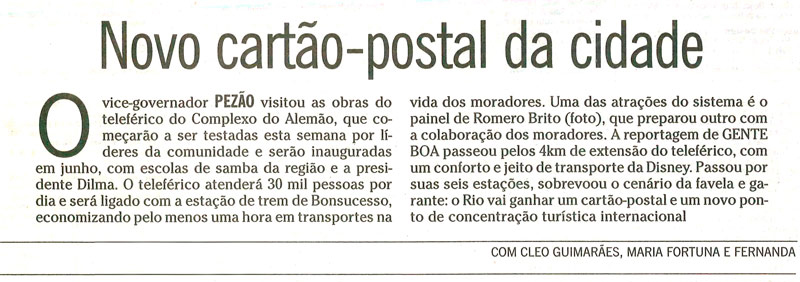

Jornal o Globo - 10/05/2011
![Teleférico do Complexo do Alemão](imagens/teleferico/teleferico-complexo-alemao-02.jpg)
![](imagens/fav/home/teleferico-alemao.jpg)
![](imagens/fav/alemao/ale_pe_ur_adeu0.jpg)
![](imagens/fav/alemao/ale_pe_ur_adeu03.jpg)
![](imagens/fav/alemao/ale_pe_ur_adeu.jpg)
![](imagens/fav/alemao/globo_051009.jpg)

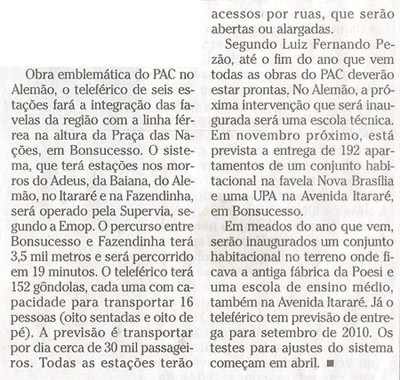

Jornal O Globo, 05 de outubro de 2009
![](imagens/fav/alemao/cartao-teleferico.jpg)
![](imagens/fav/alemao/croqui0.jpg)

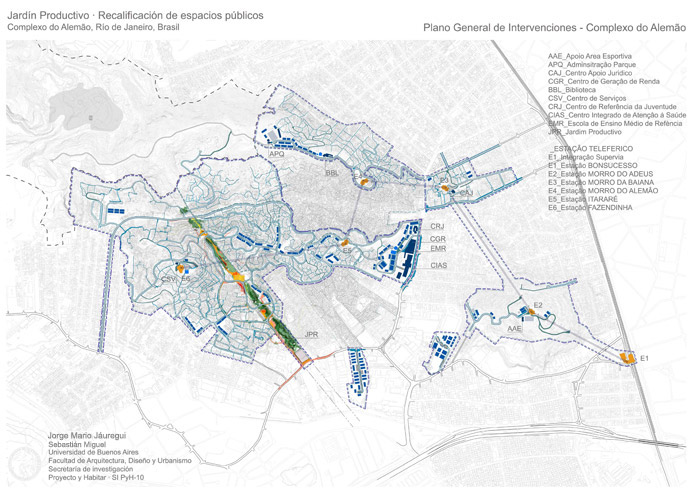

![](imagens/fav/alemao/plano_general.jpg)
![](imagens/fav/alemao/mapa.jpg)

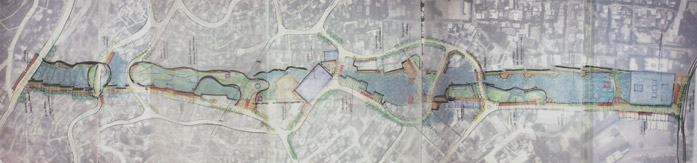

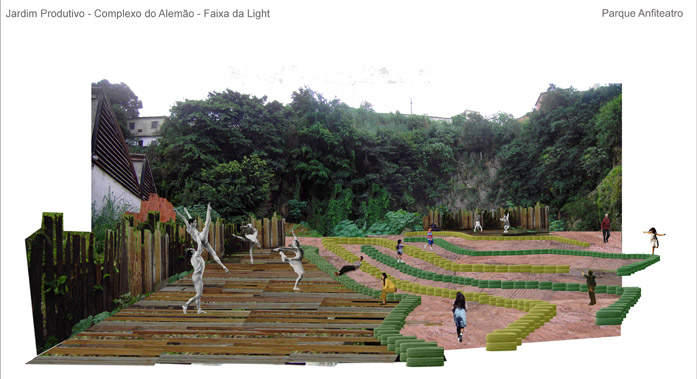

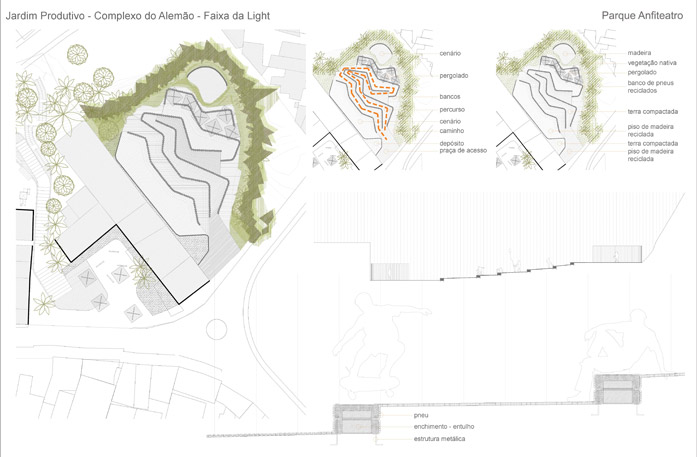

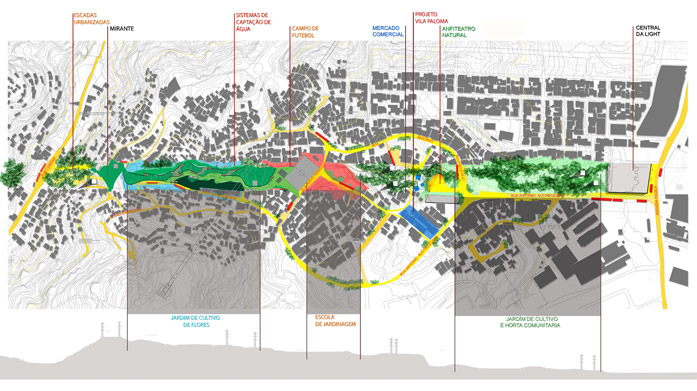

Faixa da Light - Complexo do Alemão

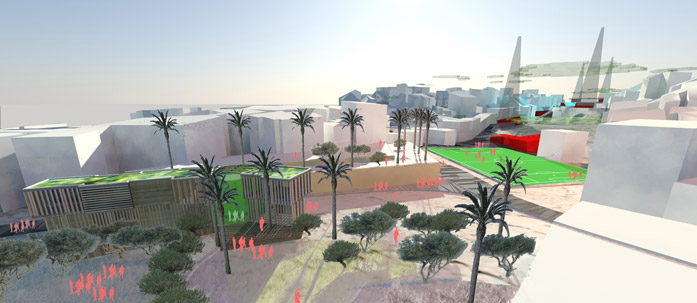

![](imagens/fav/alemao/jardim_produtivo_02.jpg)
![](imagens/fav/alemao/fotomontagem.jpg)
![](imagens/fav/alemao/jardim_produtivo_01.jpg)
![](imagens/fav/alemao/jardim_produtivo_03.jpg)
![](imagens/fav/alemao/jardim_produtivo_04.jpg)
![](imagens/fav/alemao/jardim_produtivo_05.jpg)
|
|
![](imagens/fav/alemao/espaco_publico1_aft.jpg) |
|
|
|
|
|
![](imagens/fav/alemao/espaco_publico_aft.jpg) |
|
|

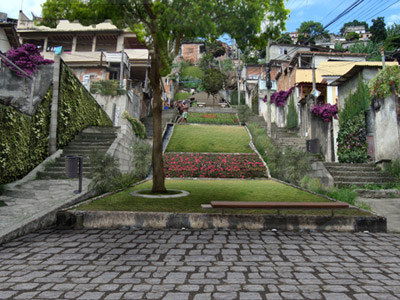

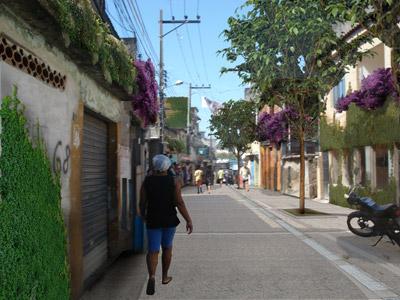

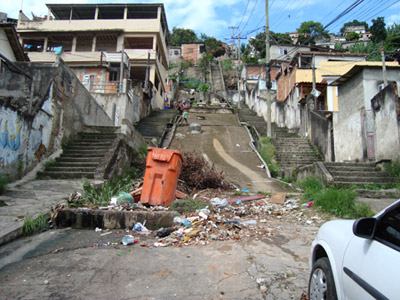

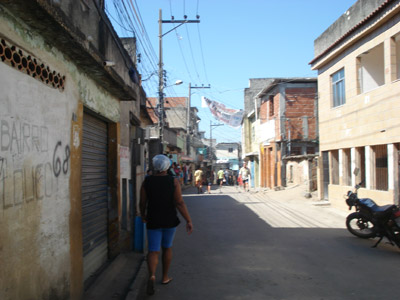

Tratamento de ruas e escadarias: Samira Attar |
![](imagens/fav/alemao/revista_exame.jpg)

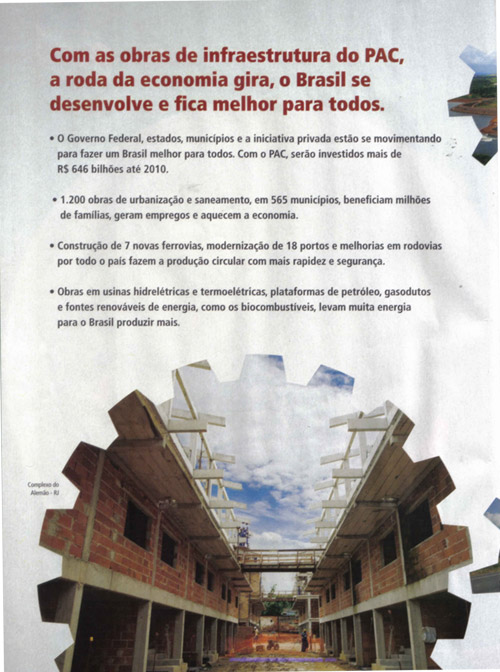

Revista Exame, março 2009
![](imagens/fav/alemao/odia_27052009_th.jpg)

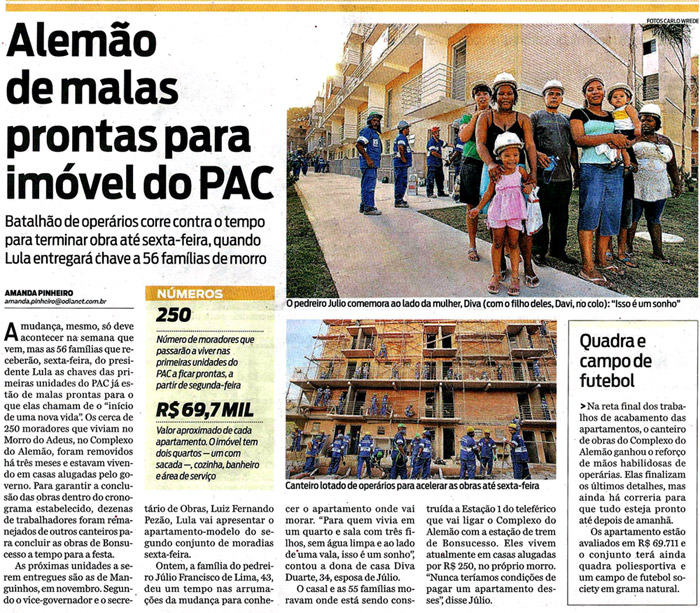

Jornal O Dia, 27 de maio de 2009
![](imagens/fav/alemao/obra_maio09_1.jpg) ![](imagens/vaziobarra.gif) ![](imagens/fav/alemao/obra_maio09_2.jpg)
![](imagens/fav/alemao/obra_maio09_3.jpg) ![](imagens/vaziobarra.gif) ![](imagens/fav/alemao/obra_maio09_4.jpg)
![](imagens/fav/alemao/oglobo.jpg)

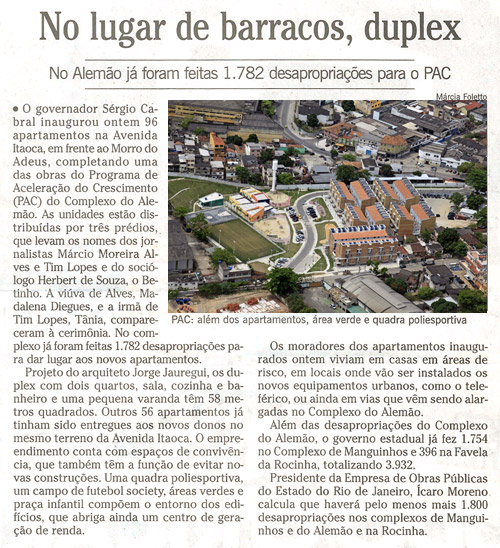

Jornal O Globo, 01 de setembro de 2009
![](imagens/news/clefa1.jpg)
![](imagens/fav/alemao/turismo.jpg)
Jorge
Mario Jáuregui |
